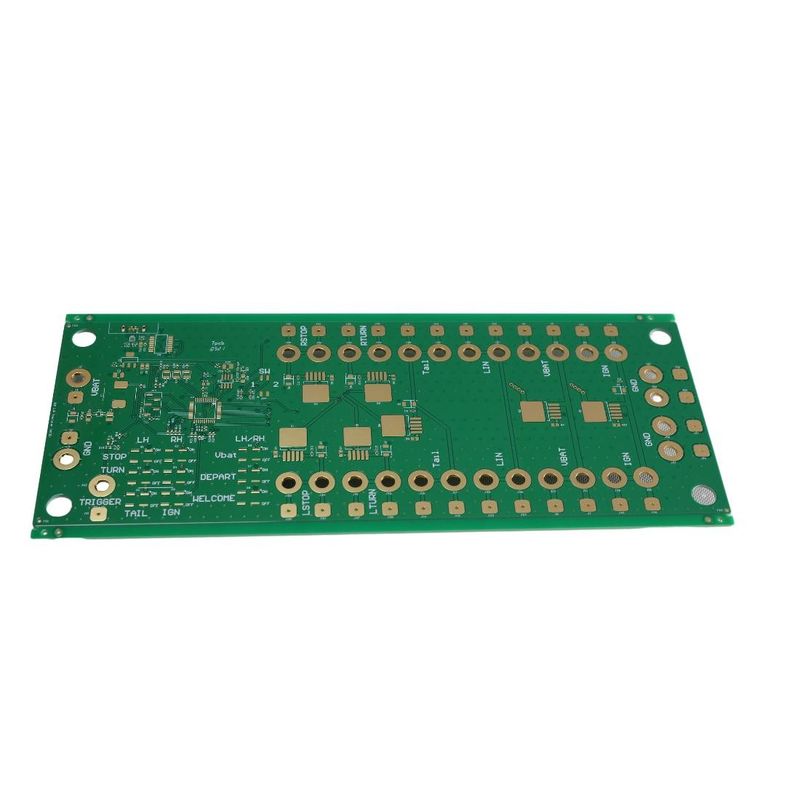

Metalowe płyty PCB-substrat aluminium

Płyty PCB metalowe Substrat aluminiowy Płata o wysokiej gęstości wyświetlacza

Substrat aluminiowy jest płytą pokrytą miedzią o metalowej bazie o dobrej funkcji rozpraszania ciepła, ogólny pojedynczy panel składa się z trzech warstw struktury, odpowiednio warstwy obwodu (folia miedziana),warstwa izolacyjna i metalowa podstawaDo zastosowań wysokiej klasy przeznaczone są również podwójne panele, struktura warstwy obwodu, warstwy izolacyjnej, bazy aluminiowej, warstwy izolacyjnej, warstwy obwodu.Bardzo niewiele zastosowań obejmuje płyty wielowarstwowe, które mogą być wykonane z zwykłych płyt wielowarstwowych oraz warstw izolacyjnych i podstaw aluminiowych.
1, zalety podłoża aluminium
(1) Rozpraszanie ciepła jest znacznie lepsze niż w przypadku standardowej konstrukcji FR-4.
(2) Przewodność cieplna stosowanego dielektryku wynosi zazwyczaj od 5 do 10 razy więcej niż w przypadku konwencjonalnego szkła epoksydowego, a grubość wynosi tylko jedną dziesiątą.
(3) Wskaźnik przenoszenia ciepła jest bardziej wydajny niż tradycyjny sztywny PCB.
(4) Można stosować mniejszą masę miedzi niż wskazana w zalecanej liczbie IPC.
2, obszar zastosowań podłoża aluminium
(1) Urządzenia audio: wzmacniacz wejściowy, wyjściowy, wzmacniacz równowagi, wzmacniacz audio, przedwzmacniacz, wzmacniacz mocy itp.
(2) Urządzenia zasilania: regulator przełącznika, konwerter prądu stałego/przechodzącego, regulator SW itp.
(3) Sprzęt elektroniczny komunikacyjny: wzmacniacz wysokiej częstotliwości, sprzęt elektryczny filtrujący, obwód przesyłowy.
(4) Urządzenia biurowe: napędy silnikowe itp.
(5) Samochód: elektroniczny regulator, zapalnik, sterownik mocy itp.
(6) Komputer: płyta CPU, dyskietka, urządzenie zasilania itp.
(7) Moduł zasilania: konwerter, solid relay, mostek prostowniczy itp.
Substrat aluminiowy jest szeroko stosowany w ogólnym sprzęcie dźwiękowym, sprzęcie energetycznym, sprzęcie elektronicznym komunikacyjnym, sprzęcie biurowym, samochody, komputery,Moduły zasilania posiadają podłoże aluminiowe.
